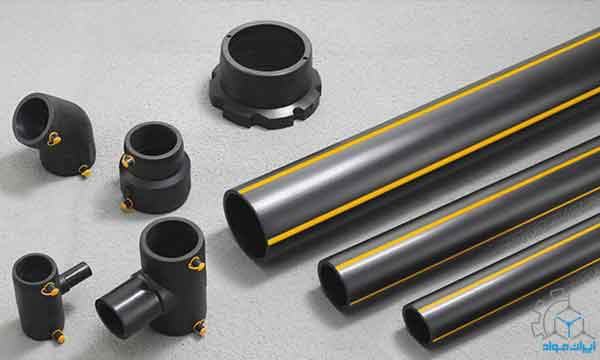

انواع لوله های پلی اتیلن از مصارف خانگی تا صنعتی

این لوله‌ها در خطوط انتقال آب شرب، گاز طبیعی، فاضلاب، آبیاری کشاورزی، صنایع شیمیایی و حتی پروژه‌های لایروبی و معدن کاربرد دارند. پلی‌اتیلن مورد استفاده در این لوله‌ها به‌صورت گریدهای مختلفی مانند PE63، PE80 و PE100 عرضه می‌شود که هر کدام بسته به فشار کاری و شرایط بهره‌برداری، انتخاب می‌شوند​.

با وجود مزایای متعدد، انتخاب صحیح نوع لوله، آگاهی از استانداردها، شناخت کاربردها و مقایسه با لوله‌های مشابه، نقش مهمی در بهینه‌سازی عملکرد و افزایش طول عمر پروژه دارد. این مقاله با هدف دسته‌بندی دقیق انواع لوله‌های پلی‌اتیلن، معرفی مشخصات فنی، تحلیل مزایا و معایب، و ارائه نکات کلیدی برای خرید و نگهداری آن‌ها تدوین شده است.

دسته‌بندی لوله‌های پلی‌اتیلن بر اساس نوع و کاربرد

لوله‌های پلی‌اتیلن بسته به نوع ماده اولیه، فشار کاری، ساختار فیزیکی و حوزه کاربردی، در دسته‌های گوناگونی طبقه‌بندی می‌شوند. این تنوع، نتیجه‌ی خواص قابل تنظیم پلی‌اتیلن و نیاز صنایع مختلف به لوله‌هایی با ویژگی‌های فنی خاص است. اصلی‌ترین دسته‌بندی‌های رایج برای لوله‌های پلی‌اتیلن شامل موارد زیر است:

1. لوله‌های پلی‌اتیلن فشار قوی
2. لوله‌های گازی پلی‌اتیلن
3. لوله‌های کشاورزی
4. لوله‌های صنعتی و انتقال مواد شیمیایی
5. لوله‌های کاروگیت دوجداره
6. لوله‌های لایروبی و انتقال دوغاب (Slurry Pipes)

در ادامه، هر یک از این دسته‌ها را به‌صورت تخصصی با بررسی ویژگی‌ها، کاربردها، مزایا و نکات فنی آن‌ها معرفی می‌کنیم.

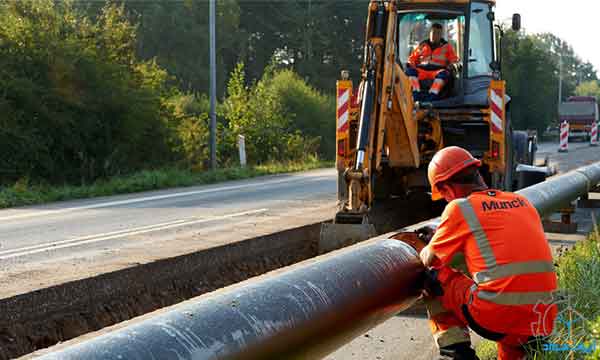

1- لوله پلی اتیلن فشار قوی (آبرسانی و فاضلاب)

لوله‌های پلی‌اتیلن فشار قوی عمدتاً از گریدهای PE80 یا PE100 ساخته می‌شوند و قابلیت تحمل فشار تا 25 بار را دارا هستند (بسته به SDR مورد استفاده). استانداردهای اصلی برای این نوع لوله‌ها، ISO 4427 برای آبرسانی و EN 12201 برای شبکه‌های لوله‌کشی پلی‌اتیلن هستند.

جدول مشخصات فنی

کاربردها

• انتقال آب شرب در خطوط اصلی و فرعی
• شبکه‌های فاضلاب تحت فشار
• خطوط تغذیه تصفیه‌خانه‌ها
• انتقال پساب و آب صنعتی در کارخانه‌ها
• خطوط لوله شهری و بین‌شهری

مزایا

• مقاومت بالا در برابر ضربه و ترک‌زایی محیطی (ESCR)
• دوام بالا در مقابل خوردگی و رسوب‌گیری
• انعطاف‌پذیری مناسب جهت نصب در زمین‌های ناپایدار
• قابلیت جوش‌پذیری عالی (اتصال هم‌جنس و بدون نشتی)
• طول عمر بالا (بیش از 50 سال در شرایط استاندارد)

ملاحظات فنی

• برای لوله‌کشی‌های مدفون، رعایت شعاع خمش مجاز اهمیت دارد.
• شرایط دمایی محیط و سیال در انتخاب SDR و PE دخیل است.
• در خطوط فاضلابی، بررسی میزان مواد جامد عبوری اهمیت دارد.

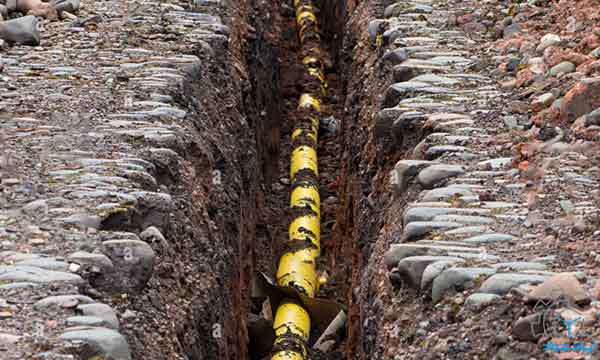

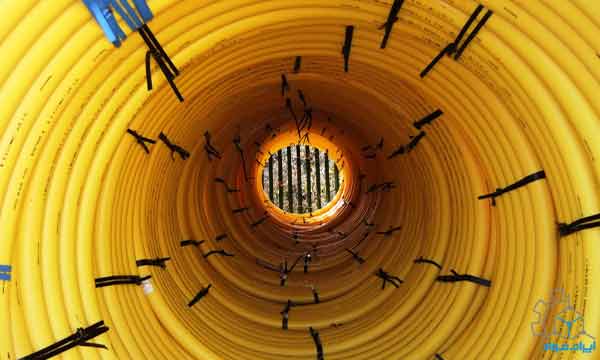

2- لوله پلی اتیلن گازی

لوله‌های پلی‌اتیلن گازی نوع ویژه‌ای از لوله‌های پلی‌اتیلن هستند که به‌طور خاص برای انتقال گاز طبیعی و گازهای فشرده طراحی شده‌اند. این لوله‌ها باید از نظر ایمنی، استحکام و پایداری در برابر ضربه و ترک‌زایی محیطی، بسیار دقیق و مطمئن باشند؛ چرا که کوچک‌ترین نقص در اتصال یا دیواره لوله می‌تواند منجر به نشت گاز و خطرات جدی شود. به همین دلیل، این لوله‌ها تحت نظارت دقیق استانداردهایی مانند ISO 4437 و EN 1555 تولید و نصب می‌شوند.

جدول مشخصات فنی

کاربردها

• شبکه‌های توزیع گاز شهری
• گازرسانی به شهرک‌های صنعتی
• خطوط انتقال گاز فشار ضعیف و متوسط

مزایا

• مقاومت بالا در برابر ضربه و لرزش‌های زمین
• عمر مفید بالا (بیش از 50 سال در صورت نصب صحیح)
• سهولت نصب در مناطق شهری بدون نیاز به جوشکاری سنتی
• سبک و قابل حمل بودن نسبت به لوله‌های فلزی

ملاحظات ایمنی

• این لوله‌ها باید فقط توسط پرسنل دارای گواهینامه گازرسانی نصب شوند.

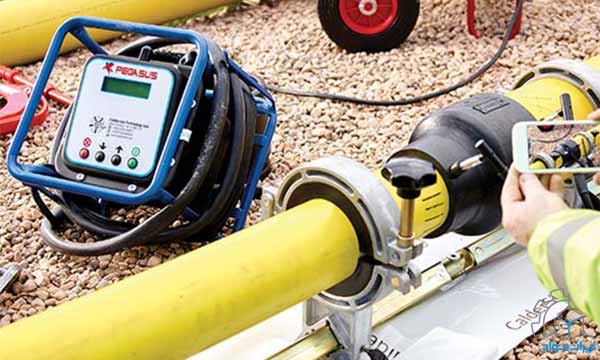

• در محل اتصال، از ابزار دقیق جوش الکتروفیوژن با داده‌برداری دیجیتال استفاده شود.
• اتصال فلنجی یا غیر استاندارد به‌هیچ‌وجه توصیه نمی‌شود.

تفاوت کاربرد گریدهای یکسان (PE80 و PE100) در انواع لوله‌های پلی‌اتیلن

هرچند گریدهای PE80 و PE100 در اکثر لوله‌های پلی‌اتیلن (مثل لوله‌های آب، فاضلاب، گاز و صنعتی) مورد استفاده قرار می‌گیرند، اما نوع کاربرد و استاندارد تولید آن‌ها کاملاً متفاوت است. تفاوت اصلی نه در ماده خام، بلکه در فرایند تولید، آزمون‌های کیفیت، روش اتصال مجاز، و الزامات ایمنی مرتبط با هر کاربرد است.

بنابراین، استفاده از گرید مشابه دلیل بر یکسان بودن لوله‌ها در عملکرد و ایمنی نیست، و توجه به استاندارد، کاربرد نهایی، و تأییدیه‌های تولید در انتخاب لوله مناسب حیاتی است​.

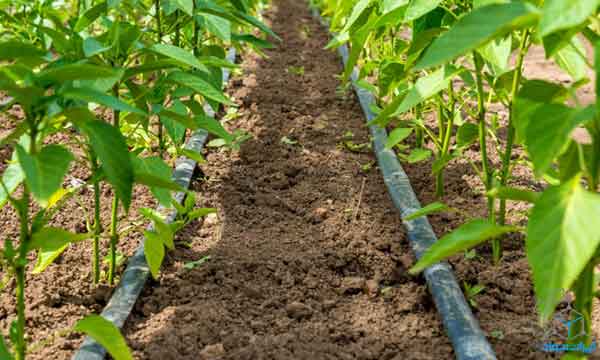

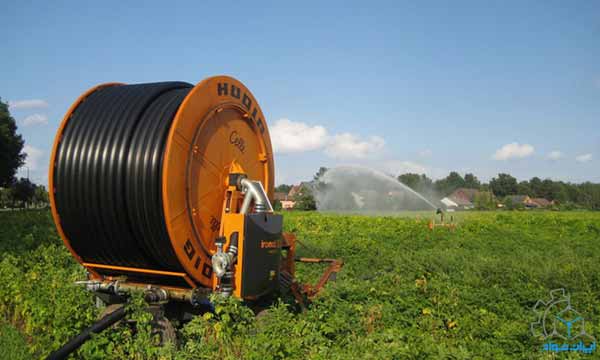

3- لوله پلی اتیلن کشاورزی (آبیاری قطره‌ای، بارانی)

لوله‌های پلی‌اتیلن کشاورزی در سیستم‌های آبیاری تحت فشار برای انتقال آب از منبع به سطح زیر کشت استفاده می‌شن. این لوله‌ها معمولاً در دو دسته اصلی قرار می‌گیرن:

1. لوله‌های اصلی و نیمه‌اصلی (قطرهای 16 تا 110 میلی‌متر)
2. لوله‌های فرعی یا نوارهای آبیاری (قطرهای کوچک‌تر، قابل انعطاف)

این لوله‌ها به خاطر انعطاف‌پذیری بالا، مقاومت در برابر اشعه UV و مواد شیمیایی کود و سم، انتخاب بسیار مناسبی برای شرایط سخت کشاورزی هستند. معمولاً از گرید PE32 یا PE40 یا PE80 با چگالی پایین یا متوسط برای آن‌ها استفاده می‌شود، که نسبت به لوله‌های صنعتی سبک‌تر و ارزان‌ترند.

جدول مشخصات فنی

کاربردها

• سیستم آبیاری قطره‌ای (درختی، باغی، گلخانه‌ای)
• آبیاری بارانی (کلاسیک یا مه‌پاش)
• انتقال آب در زمین‌های زراعی و مزارع
• سیستم‌های فیلتر و کوددهی محلول

مزایا

• نصب سریع و آسان بدون نیاز به نیروی متخصص
• مصرف بهینه آب با حداقل اتلاف
• مقاومت خوب در برابر اشعه خورشید و مواد کوددهی
• قیمت پایین نسبت به لوله‌های صنعتی یا فولادی

ملاحظات مهم

• استفاده در فشارهای بالا یا مناطق با شیب تند مناسب نیست.
• در برابر ضربه مکانیکی یا حیوانات ممکنه آسیب‌پذیر باشه.
• انبارداری باید در سایه یا با پوشش باشد تا UV آسیب نزند.

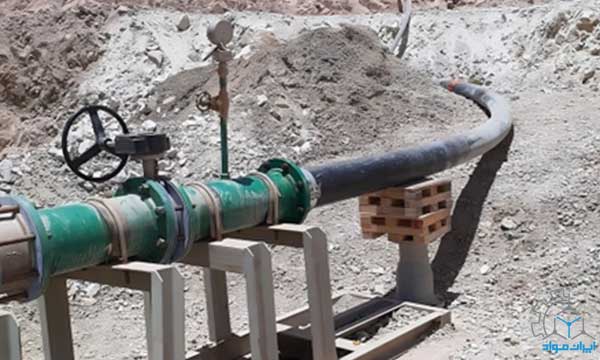

4- لوله پلی اتیلن صنعتی و انتقال مواد شیمیایی

لوله‌های پلی‌اتیلن صنعتی نوع خاصی از لوله‌های پلیمری هستند که با هدف انتقال سیالات خورنده، مواد شیمیایی، فاضلاب‌های صنعتی و محلول‌های با pH غیراستاندارد طراحی می‌شوند. این لوله‌ها باید ویژگی‌هایی نظیر مقاومت شیمیایی بالا، تحمل فشار در دماهای متغیر، و پایداری در برابر ترک‌زایی تنشی محیطی (ESCR) داشته باشند.

در این دسته، معمولاً از گریدهای PE100 با افزودنی‌های ضد اکسیداسیون و مقاوم به UV استفاده می‌شود. همچنین، این لوله‌ها می‌توانند به‌صورت تک‌جداره یا چندلایه با پوشش ضد خوردگی خارجی طراحی شوند و غالباً تحت استانداردهایی نظیر ISO 15494 (برای کاربردهای صنعتی و شیمیایی) تولید می‌گردند(ISO 15494, 2020).

جدول مشخصات فنی

کاربردها

• سیستم‌های انتقال مواد اسیدی یا بازی در صنایع شیمیایی
• سیستم‌های تصفیه‌خانه‌های فاضلاب صنعتی
• خطوط تخلیه کارخانه‌ها و معادن
• حمل مواد شوینده صنعتی و محلول‌های ضدعفونی‌کننده
• صنایع غذایی، دارویی و نیمه‌رسانا (در صورت گرید بهداشتی)

مزایا

• مقاومت بسیار بالا در برابر خوردگی و ترک‌زایی تنشی
• قابلیت استفاده در محیط‌های بسیار مرطوب، قلیایی یا اسیدی
• وزن سبک و نصب آسان در مقایسه با لوله‌های فلزی
• عدم نیاز به رنگ‌آمیزی یا پوشش محافظ خوردگی

نکات فنی و نگهداری

• استفاده از اتصالات الکتروفیوژن و فلنج‌های مقاوم شیمیایی ضروری است.
• در کاربردهای با دمای بالا، فشار کاری کاهش می‌یابد (طبق نمودار دما-فشار استاندارد).
• باید از تماس با حلال‌های آروماتیک و کلردار شدید اجتناب شود.

15

دقیــقه مطالعه

انواع اتصالات پلی اتیلن

در سیستم‌های لوله‌کشی و انتقال سیالات اتصالات پلی اتیلن از اجزای کلیدی به شمار م...

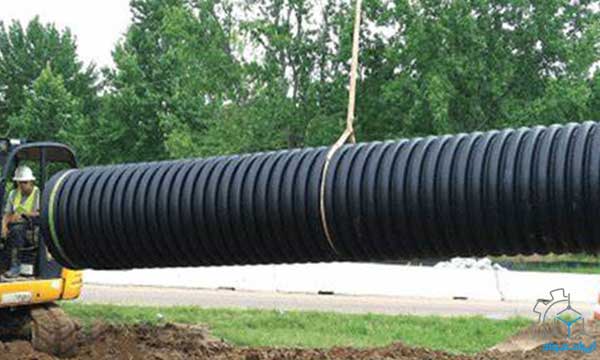

5- لوله‌های دوجداره کاروگیت (Corrugated) مخصوص فاضلاب‌های ثقلی

لوله‌های دوجداره کاروگیت از دسته لوله‌های پلی‌اتیلنی غیرفشاری هستند که با ساختار دو جداره (دیواره خارجی موج‌دار و دیواره داخلی صاف) طراحی می‌شوند. این ساختار باعث ایجاد استحکام حلقوی بالا در برابر بارهای خاکی و ترافیکی می‌شود، بدون اینکه وزن لوله بیش از حد بالا رود.

در این لوله‌ها، برخلاف لوله‌های تحت فشار، معمولاً نیازی به گریدهای PE100 یا PE80 نیست. بلکه از مواد HDPE (High Density Polyethylene) به‌صورت ترکیبی یا بازفرآوری‌شده استفاده می‌شود. استانداردهای تولید آن‌ها عمدتاً بر اساس مقاومت مکانیکی، ضربه‌پذیری، و دوام در برابر مواد شیمیایی فاضلاب تنظیم می‌شود، نه فشار هیدرولیکی.

جدول مشخصات فنی

 کاربردها

• سیستم‌های فاضلاب شهری و صنعتی ثقلی
• جمع‌آوری آب‌های سطحی و باران
• زهکشی جاده‌ها و بسترهای راه‌آهن
• شبکه‌های انتقال آب خام یا پساب بدون فشار

 مزایا

• وزن بسیار پایین در مقایسه با لوله‌های بتنی یا فلزی
• طول عمر بالا (بیش از 50 سال در شرایط دفنی)
• مقاومت بالا در برابر خوردگی، ساییدگی و نشست‌های زمین
• نصب سریع و آسان، حتی در زمین‌های سست یا کوهستانی

نکات اجرایی

• در نصب دفنی، رعایت تراکم مناسب خاکریز اطراف لوله ضروری است.
• اتصال لوله‌ها با مفصل کوپلینگ لاستیکی (push-fit) یا جوش اکستروژن انجام می‌گیرد.
• برای استفاده در زیر جاده، باید کلاس باربری لوله با نوع خاک و بار محاسبه شود (SN4, SN8, SN10).

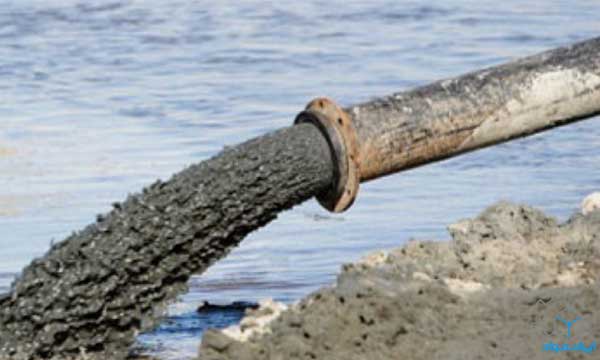

6- لوله پلی اتیلن لایروبی و انتقال دوغاب (Slurry Pipes)

لوله‌های پلی‌اتیلن لایروبی و انتقال دوغاب برای انتقال مواد جامد معلق در مایع (مثل گل، ماسه، ذرات معدنی، پسماند صنعتی یا دوغاب حفاری) در صنایعی نظیر معدن، حفاری، بنادر و سدسازی طراحی می‌شوند. این لوله‌ها باید در برابر سایش مکانیکی، ضربه، خوردگی شیمیایی، و فشارهای متغیر سیال و محیطی مقاومت بالایی داشته باشند.

در این کاربرد، معمولاً از HDPE با گریدهای مقاوم به سایش و فشار (مانند PE100 یا PE100-RC) استفاده می‌شود، ولی در قطرهای بالا، ترکیب با الیاف تقویت‌کننده یا پوشش ضدسایش داخلی نیز رایج است (ISO 4427-2)

جدول مشخصات فنی

کاربردها

• عملیات لایروبی بنادر و رودخانه‌ها
• حمل دوغاب حفاری در پروژه‌های نفت و گاز
• انتقال خاک‌های اشباع و مواد معلق در معادن روباز
• خطوط پساب‌های ساینده در کارخانه‌های فرآوری مواد معدنی

مزایا

• مقاومت بی‌نظیر در برابر سایش درونی
• قابلیت شناور بودن روی آب (در صورت نیاز به نصب روی آب)
• مقاومت بالا در برابر ضربات مکانیکی در محیط‌های خشن
• عمر بالا حتی در سیالات پرذره و فشار متغیر

ملاحظات فنی

• استفاده از فلنج‌های فولادی و رابط لاستیکی برای اتصال متداول است.
• دمای بالا یا ذرات تیز ممکن است به‌مرور عمر مفید لوله را کاهش دهند.
• طراحی خطوط باید بر اساس مدل‌سازی جریان دوغاب (slurry hydraulics) انجام شود.

15

دقیــقه مطالعه

انواع مخزن پلی اتیلن به همراه کاربرد

مخازن پلی‌اتیلن از پرکاربردترین انواع مخازن پلاستیکی در صنایع مختلف هستند که به ...

مشخصات فنی و استانداردهای بین‌المللی لوله‌های پلی‌اتیلن

انتخاب صحیح لوله‌های پلی‌اتیلن نه‌تنها به نوع کاربرد، بلکه به ویژگی‌های فنی، گرید ماده اولیه، کلاس فشاری (PN)، نسبت ابعاد (SDR)، و رعایت استانداردهای بین‌المللی بستگی دارد. در این بخش، ابتدا مروری خواهیم داشت بر گریدهای پلی اتیلن مورد استفاده در لوله‌سازی، سپس به مفاهیم فشار کاری و استانداردهای ابعادی و عملکردی می‌پردازیم.

گریدهای پلی‌اتیلن مورد استفاده در لوله‌سازی

گرید ماده اولیه، یکی از کلیدی‌ترین پارامترهای فنی در طراحی لوله‌های پلی‌اتیلن است. گریدهای مختلف با توجه به چگالی، وزن مولکولی و خواص مکانیکی تعریف می‌شوند و هر کدام، کاربردهای خاص خود را دارند.

مفهوم SDR و PN

• SDR (Standard Dimension Ratio) نسبت قطر خارجی به ضخامت دیواره لوله است. هرچه SDR کمتر باشد، لوله ضخیم‌تر و مقاوم‌تر است.
• PN (Pressure Nominal) فشار کاری اسمی لوله برحسب بار (bar) است که باید در دمای مرجع (معمولاً 20°C) در نظر گرفته شود.

رنگ‌بندی و شناسایی لوله‌ها

استانداردهای بین‌المللی مرتبط با لوله‌های PE

مقایسه لوله‌های پلی‌اتیلن با سایر انواع لوله‌ها

در انتخاب نوع لوله برای پروژه‌های مختلف، توجه به عملکرد مکانیکی، طول عمر، مقاومت شیمیایی، هزینه نصب و نگهداری، و ایمنی در بهره‌برداری اهمیت بالایی دارد. در این بخش، لوله‌های پلی‌اتیلن را با دیگر گزینه‌های رایج مانند PVC، فولادی (گالوانیزه و چدنی) و GRP مقایسه می‌کنیم تا مزایا و معایب آن‌ها در شرایط مختلف کاملاً روشن شود.

مزایای کلیدی لوله‌های پلی‌اتیلن:

• عدم نیاز به پوشش ضد خوردگی
• اتصالات بدون نشتی از طریق جوشکاری هم‌جنس
• سبکی و انعطاف‌پذیری بالا → کاهش هزینه‌های حمل و نصب
• مقاومت بالا در برابر مواد شیمیایی، سایش و ضربه
• امکان استفاده در پروژه‌های بدون ترنچ (Trenchless) با گرید PE100-RC

معایب احتمالی:

• حساسیت به دماهای بالا (در شرایط خاص صنعتی باید از PE-RT یا PEX استفاده شود)
• نیاز به رعایت دقیق شرایط جوشکاری (در صورت اجرای غیراستاندارد، احتمال نشتی وجود دارد)
• در کاربردهای ساختمانی، ممکن است از نظر زیبایی یا صلبیت گزینه‌ی اول نباشد.

نکات کلیدی در انتخاب، خرید و نگهداری

انتخاب لوله مناسب تنها بر اساس جنس یا قیمت نیست؛ بلکه ترکیبی از پارامترهای فنی، الزامات پروژه، شرایط محیطی و استانداردهای اجرایی را در بر می‌گیرد. در این بخش، مجموعه‌ای از نکات کلیدی برای انتخاب بهینه، خرید مطمئن و نگهداری اصولی لوله‌های پلی‌اتیلن ارائه می‌شود تا عملکرد سیستم لوله‌کشی در درازمدت تضمین گردد.

معیارهای انتخاب صحیح لوله پلی‌اتیلن

• نوع کاربرد: آب، فاضلاب، گاز، صنعتی، کشاورزی، دوغاب
• فشار کاری مورد نیاز (PN): انتخاب SDR مناسب بر اساس PN مورد نیاز
• نوع سیال: مقاومت در برابر خوردگی، سایش، دما، خورندگی
• شرایط نصب: دفنی، زیر جاده، بدون ترنچ، روی سطح
• استاندارد اجرایی: ISO 4427, ISO 4437, ISO 15494, EN 12201, DIN 8074

نکات ضروری در خرید

• بررسی گواهی‌های کیفیت و استاندارد تولید (مطابق با ISO یا ISIRI)
• مطابقت رنگ و نشانه‌گذاری با نوع کاربرد (مثلاً خط آبی برای آب، زرد برای گاز)
• وجود تست فشار هیدرواستاتیک کارخانه‌ای روی هر دسته تولید
• انتخاب برند دارای تأییدیه از شرکت آب، گاز یا صنعت مربوطه

نکات نگهداری، حمل و انبارداری

نتیجه‌گیری

لوله‌های پلی‌اتیلن به عنوان یکی از پرکاربردترین انواع لوله‌ها در سیستم‌های انتقال سیالات، جایگاهی برجسته در صنایع مختلف به دست آورده‌اند. خواصی نظیر مقاومت بالا در برابر خوردگی، انعطاف‌پذیری، سبکی، طول عمر بالا و سهولت اجرا، این لوله‌ها را به گزینه‌ای ایده‌آل برای کاربردهایی نظیر آبرسانی، گازرسانی، سیستم‌های کشاورزی، فاضلاب، صنایع شیمیایی و عملیات لایروبی تبدیل کرده‌اند. دسته‌بندی متنوع این لوله‌ها، امکان انتخاب تخصصی متناسب با نیاز پروژه را فراهم می‌سازد.

در بخش مشخصات فنی، اهمیت انتخاب صحیح گرید ماده اولیه (PE80، PE100، PE100-RC و…) و شناخت مفاهیم فشاری مانند SDR و PN برای طراحی اصولی تأکید شد. همچنین مرور استانداردهای بین‌المللی مانند ISO 4427، ISO 4437، EN 12201 و DIN 8074 نشان داد که رعایت این دستورالعمل‌ها در تولید، نصب و بهره‌برداری، ضامن کارایی و ایمنی سیستم است. مقایسه لوله‌های پلی‌اتیلن با گزینه‌هایی چون فولاد، PVC و GRP نیز نشان داد که پلی‌اتیلن در بسیاری از موارد، برتری‌های قابل‌توجهی دارد.

در نهایت، توجه به نکات کلیدی در انتخاب، خرید، حمل‌ونقل، نگهداری و نصب لوله‌ها، عامل حیاتی در تضمین عملکرد درازمدت سیستم خواهد بود. استفاده از اتصالات استاندارد، بررسی گواهی‌های کیفیت، و انبارداری اصولی، از جمله اقداماتی است که در کنار طراحی مهندسی، نقش مهمی در دوام، ایمنی و به‌صرفه بودن سیستم لوله‌کشی ایفا می‌کنند. این مقاله می‌تواند به عنوان راهنمایی کاربردی برای مهندسان مشاور، طراحان پروژه و خریداران صنعتی مورد استفاده قرار گیرد.
